- redazionale preparato da: Spare sas - approntato da (autore):ufficio marketing - sezione: Press Releases and Technical Articles
Press Release
Testata motore - verifica ed analisi della guarnizione
Sovente, durante la progettazione si rende necessario calcolare la distribuzione e l'entità della pressione di contatto, realizzata tra due superfici affacciate.
Può accadere che queste superfici risultino non facilmente accessibili, il che può rendere difficoltosa, se non impossibile, l'operare misure o comunque accertamenti
circa le pressioni di contatto che si vengono a realizzare.

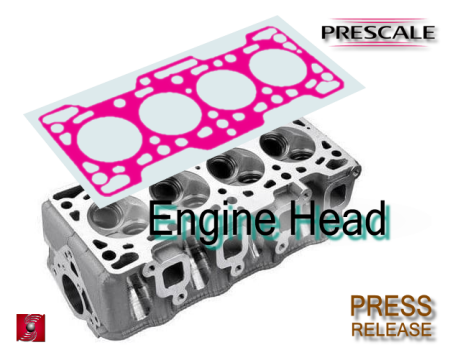

Grazie alla pellicola Prescale, un sottile film che può essere agevolmente interposto e posizionato tra superfici di contatto, è possibile ad esempio procedere con
la verifica del corretto design e manifattura, delle guarnizioni di tenuta localizzate tra testata e monoblocco nei motori a scoppio.
Il corretto dimensionamento e funzionamento di queste guarnizioni infatti, garantisce la completa separazione tra i liquidi di raffreddamento, di lubrificazione
e di alimentazione del motore, senza che abbiano a verificarsi trafilamenti o perdite.
Senza dubbio, la verifica del corretto "pattern", così come il mantenimento di una adeguata pressione superficiale sulle guarnizioni della testata, sono
di fondamentale importanza per la corretta ottimizzazione di qualsiasi motore a scoppio.
Inoltre, grazie alla pellicola Prescale non solo è possibile visualizzare l'esatta distribuzione delle pressioni (e l'eventuale presenza di zone lacunose, di
rigature e/o imperfezioni attraverso le quali potrebbero verificarsi eventuali trafilamenti), ma è altresì possibile valutare l'entità delle pressioni in gioco,
in modo ripetibile e piuttosto accurato.
In risposta a tali esigenze, Fuji Film rende infatti disponibile una particolare pellicola, capace di "impressionarsi" in funzione dell'impronta agente su di essa,
costituendo di fatto una traccia inequivocabile grazie alla quale è possibile discriminare le esatte zone di contatto e l'entità della pressione agente su ogni
minima porzione di tale area di appoggio.
Il film Prescale è sostanzialmente costituito da una pellicola sulla quale è stato deposto uno strato estremamente omogeneo ed uniforme di
microcapsule contenenti una sostanza colorante (tecnologia PSC - Particle Size Control), e da una ulteriore pellicola, su cui viene
deposto un opportuno materiale necessario allo sviluppo e alla stabilizzazione di tale colorante.
Quando viene applicata pressione al film Prescale, questa determina la rottura di alcune di queste microcapsule, che in funzione del
loro numero e dell'azione di compressione esercitata, possono colorare (con varie tonalità di rosso la cui densità sarà evidentemente
proporzionale alla pressione applicata), l'altra sezione di pellicola destinata allo sviluppo e al corretto fissaggio del colorante.
La pellicola consente altresì di poter verificare il corretto serraggio dei bulloni che collegano la testata al monoblocco del motore, in modo da accertare eventuali
zone lacunose, o comunque tali da non garantire un'adeguata tenuta e separazione tra i diversi alvei previsti.
In ambito automotive, la pellicola Prescale si è altresì resa utile per le seguenti circostanze:
- studio e verifica pastiglie freni;
- verifica pressione tergicristalli su parabrezza;
- studio impronta (footprint) pneumatici;
- studio stampi carrozzeria;
- verifica del corretto contatto di guarnizioni portiere;
- etc.
Il film può essere tagliato su misura con delle semplici forbici e posto nella zona interessata dall'esperienza, per rilievi sia di tipo
statico che dinamico. Operando poi un controllo visivo tramite tabelle colorimetriche fornite in dotazione al film (oppure tramite opportuni
strumenti di analisi elettronici fornibili separatamente), sarà possibile identificare le diverse gradazioni di colore sviluppatesi sul
film Prescale, abilitando l'operatore all'emissione di un eventuale rapporto di prova documentato, offrendo anche la possibilità di costituire
uno storico di verifiche condotto nel tempo.
Il film Prescale è disponibile con otto differenti gradazioni (5LW, 4LW, LLLW, LLW, LW, MW/MS, HS, HHS), grazie alle quali è possibile coprire
campi di misura compresi tra 0,006/0.05 MPa e tra 130/300 MPa; per tutte le versioni viene garantita una accuratezza di misura non peggiore
del +/-10%FS (significativamente migliorabile quando il film venga impiegato congiuntamente ad opportuna strumentazione di analisi).
Maggiori dettagli e letteratura tecnica possono essere ottenuti visitando il sito internet www.prescale-film.com.
