Siete qui: prodotti ·prescale film HT-LLWDescrizione: pellicola pressosensibile Fuji Prescale Film per elevate temperature, idonea per rilievi della distribuzione delle pressioni da contatto superficiale (campo HT-LLW: da 0,5 a 2,5 MPa (da 5 a 25 kgf/cm²; da 73 a 363 psi).
Attenzione: il presente documento è preliminare. Contattaci preventivamente per verificare le caratteristiche, la disponibilità dei campi di misura e le relative tempistiche di consegna.

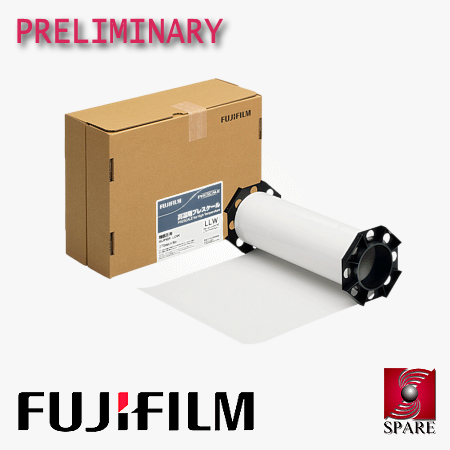

Pellicola pressosensibile Prescale per rilievi della distribuzione delle pressioni da contatto superficiale in presenza di elevate temperature, campo HT-LLW: da 0,5 a 2,5 MPa (da 5 a 25 kgf/cm²; da 73 a 363 psi)
Fuji Prescale Film HT-LLW: generalità
A conferma dell'indiscussa maturità raggiunta da questa tipologia di prodotti, e della vitalità espressa attraverso i continui affinamenti e completamenti apportati da Fuji Film
a questa famiglia di prodotto, mediante il presente documento preliminare, vengono rese disponibili informazioni circa il nuovo Prescale Film per elevate temperature (da 180°C a 220°C),
con campo di misura compreso tra 0,05 MPa e 0,2 MPa (da 0,5 a 2 kgf/cm²; da 7,25 a 29 psi).
Per ovviare ai problemi che possono verificarsi con l’uso del Prescale "convenzionale", in presenza di elevate temperature (es. lo sviluppo del colore in aree non soggette a pressione,
deformazione della base e adesione tra i film A e C, etc.), Fuji Film rende ora disponibile il Prescale per alte temperature, il cui supporto delle pellicole non è più realizzato
in PET ma in PEN (polietilene naftalato), molti di questi problemi vengono significativamente minimizzati.
Quantunque Fuji Film stia ancora lavorando su questa tipologia di nuove pellicole Prescale per renderle compatibili con il software di analisi FPD-8010E, si segnala che al momento
questo tipo di pellicola può essere adoperato soltanto con la scala colorimetria fornita in dotazione al prodotto, da utilizzarsi per apprezzamento visivo delle risultanze.
Non appena saranno disponibili maggiori e più definitive informazioni circa il Prescale Film per elevate temperature, queste saranno rese disponibili attraverso le presenti pagine.
Fuji Prescale Film HT-LLW: caratteristiche principali
immediata "mappatura" della distribuzione delle pressioni superficiali;
consente rilievi tra 0,5 e 2,5 MPa (da 5 a 25 kgf/cm²; da 73 a 363 psi);
elevata ripetibilità delle risultanze ottenibili nelle campagne di misura;
buona accuratezza delle misure (±10% tipico, con apprezzamento visivo);
tabella colorimetrica fornita in dotazione (per apprezzamento visivo);
possibilità di impiego con elevate temperature (da 180°C a 220°C; da 356°F a 428°F).
Fuji Prescale Film HT-LLW: cenni sulla tecnologia
In funzione del loro campo di misura, le pellicole di Prescale sono disponibili in due diversi formati, ovvero a singolo e a doppio foglio: per i campi di misura più bassi,
la tecnologia Fuji Film richiede infatti l'adozione di due diversi fogli (A e C), mentre per i campi di misura più elevati, il foglio di Prescale diviene singolo.
La pellicola Prescale con campo HT-LLW è disponibile soltanto in versione a doppio foglio (two sheets type). La tipologia a doppia foglio si compone di un primo
foglio denominato Film-A, sul quale viene deposto uno strato estremamente omogeneo di microcapsule (tecnologia proprietaria PSC - Particle Size Control), contenenti una
sostanza colorante, e da un secondo foglio denominato Film-C, sul quale è stato invece distribuito l'agente fissativo della sostanza colorante.
Quando la pellicola Prescale viene sottoposta ad una sollecitazione superficiale per contatto, le microcapsule coloranti si romperanno (in quantità proporzionale
all'entità della pressione di contatto applicata e secondo distribuzione originata dalle zone effettivamente sollecitate), provocando la fuoriuscita del colorante,
che sarà immediatamente fissato dal reagente chimico presente sul secondo foglio.
Grazie alla tecnologia Fuji Film, è possibile produrre pellicole con layers di microcapsule caratterizzati da punti di rottura differenti ed ottimizzabili in
sede di produzione, determinando in buona sostanza la disponibilità di diversi campi di misura, pur garantendo una elevata ripetibiità e prevedibilità del punto di rottura.
In caso di dubbi, ulteriori utili informazioni possono essere ottenute consultando le FAQ Prescale HT
Fuji Prescale Film HT-LLW: caratteristiche tecniche
denominazione: super low pressure;
codifica prodotto: HT-LLW;
tipologia: pellicola a doppio foglio, per elevate temperature;
dimensioni bobine: 270 mm x 6 metri (lunghezza);
campo di misura: da 0,5 a 2,5 MPa (da 5 a 25 kgf/cm²; da 73 a 363 psi);
accuratezza (*) (**) : tipicamente ±10%;
campo di temperatura raccomandato: da 180°C a 220°C (da 356°F a 428°F)
campo di umidità raccomandato: da 35% RH a 80% RH.
(*) dato tipicamente rilevato con densitometro, in condizioni ambientali di 23°C, con umidità pari al 65% RH; (**) accuratezze migliori sono raggiungibili con opportuni sistemi elettronici di analisi.
Fuji Prescale Film HT-LLW: modo di impiego
Si consiglia di preparare le pellicole del Prescale HT-LLW diverso tempo prima rispetto alla prova, onde consentire alle pellicole che lo compongono (Film-A e Film-C),
di adattarsi alle condizioni ambientali di temperatura ed umidità in cui saranno effettivamente adoperate.
Srotolare una quantità di pellicole adeguata per la prova che sarà condotta, avendo cura che queste appoggino su una superficie pulita ed asciutta, preferibilmente poco
illuminata: queste azioni preparative, consentiranno alle pellicole di distendersi, semplificando le successive operazioni di taglio e di posizionamento, descritte nella
sequenza più sotto riportata.
Durante le operazioni descritte (e in quelle che seguono), appoggiare ai piani di lavoro esclusivamente i lati lucidi delle pellicole (i lati opachi sono infatti quelli
che, in modo combinato, determineranno la densità e la distribuzione della colorazione registrata), onde evitare ogni contatto accidentale che possa impressionare le
pellicole prima delle prove.
Procedere al taglio dei fogli di pellicola Prescale HT-LLW nelle dimensioni desiderate, utilizzando un semplice paio di forbici.
Ovviamente, in quanto costituito da due pellicole (Film-A e Film-C), procedere al taglio di entrambe le pellicole
costituenti il Prescale Film, avendo cura che le dimensioni così definite risultino adeguate alla zona da sottoporre a verifica.
Per le ragioni già esposte in precedenza, maneggiare il Prescale HT-LLW con la massima cura e delicatezza.
Provvedere quindi a sovrapporre le due pellicole avendo cura che la forma tagliata coincida per entrambe le pellicole.
Le pellicole devono risultare affacciate tra loro con i loro lati superficiali opachi (lati lucidi esterni); tenerne
quindi debito conto durante il taglio.
Dopo aver affacciato le due pellicole sui rispettivi lati opachi, posizionare il doppio strato così ottenuto nella
zona da sottoporre a verifica. Applicare quindi il fenomeno di contatto da studiare, onde impressionare il Prescale.
Circa le modalità e le tempistiche con le quali riprodurre il fenomeno in analisi, avvalersi del foglio di istruzioni
in dotazione.
Valutare le risultanze della prova, avvalendosi del foglio di istruzioni fornito in dotazione al Prescale, completo di scala
colorimetrica e grafici di riferimento.
La pellicola mostrerà la mappatura delle zone di contatto rilevate, registrando (secondo la densità del colore sviluppato),
l'entità della pressione applicata, che potrà essere apprezzata, per confronto visivo, con la tabella colorimetrica
fornita in dotazione.
Fuji Prescale Film HT-LLW: documentazione di riferimento
Fuji Prescale Film HT-LLW: applicazioni principali
La pellicola Prescale con campo HT-LLW è stata vantaggiosamente adoperata nell'ambito di situazioni applicative, in presenza di elevate temperature, quali le seguenti:
messa a punto a caldo, delle pressioni di contatto tra stampi e matrici;
controllo pressioni di contatto a caldo tra rulli e piani;
messa a punto a caldo, delle pressioni di contatto di rulli di calandre;
controllo di termosaldatrici a caldo (applicazione packaging);
messa a punto a caldo, della pressione applicata a processi di laminazione;
ottimizzazione a caldo della pressione di laminazione nei circuiti stampati (pcb) multistrato.
