Applicazione mobile sviluppata da Fuji Film per lo studio e l'analisi delle pellicole pressosensibili Fuji Prescale Film
Prescale Mobile - Applicazione d'analisi per pellicola Prescale: generalità
Come meglio descritto in altre pagine di questa stessa sezione, la pellicola pressosensibile Prescale presenta la particolarità di "colorarsi" secondo diverse gradazioni di rosso (magenta),
che sono funzione della pressione superficiale di contatto alla quale viene sottoposta. La distribuzione e la densità della colorazione sviluppata sono funzione della "mappatura" del
fenomeno applicato e della sua entità, rispettivamente.
La pellicola pressosensibile Prescale è normalmente fornita con un foglio di istruzioni completo di tabella colorimetrica di riferimento, con la quale realizzare, per confronto visivo, una
valutazione del fenomeno registrato dalla pellicola Prescale.
Per la gran parte delle applicazioni, tale metodologia è normalmente considerata sufficientemente affidabile ed accurata per la valutazione dei risultati così ottenuti, tuttavia possono
verificarsi circostanze per le quali il rilievo visivo non risulti adeguato o sufficientemente ripetibile, mentre ulteriori esigenze (tipicamente legate a verifiche di tipo qualitativo),
possono richiedere rilievi documentati, gestiti come un vero e proprio storico delle misure, atti a costituire da base di confronto interna alla produzione, onde poter verificare eventuali
trends del processo produttivo controllato, permettendo entro determinati margini, di poter prevedere in anticipo eventuali problematiche che necessitano di correzione.
Per i casi descritti, o per le situazioni in cui, per ragioni di studio e ricerca, servano comunque analisi più approfondite delle pellicole Prescale impressionate, è possibile ricorrere
all'impiego dell'App di analisi Prescale Mobile messa a punto dalla Fuji Film Japan.
L'applicazione Prescale Mobile consente di mettere in atto numerose e differenziate azioni ispettive con le quali poter interpretare le risultanze delle pellicole di Prescale impressionate dall'evento in studio, come meglio descritto nelle sezioni seguenti.
Prescale Mobile consente di fotografare la pellicola Prescale impressionata, preventivamente posizionata in un foglio di calibrazione fornito in dotazione, in modo che l'App possa procedere con la corretta analisi della distribuzione e della magnitudo
delle pressioni di contatto superficiale, rilevate dal Prescale. Tra le diverse funzionalità offerte da Prescale Mobile, oltre alle suddette funzionalità di analisi, si segnala la possibilità di impostare e registrare diverse modalità ispettive.
Le risultanze possono essere direttamente confrontate con immagini di precedenti misure prese a riferimento, così come le ulteriori utili informazioni quali i valori di pressione medio massimo e minimo rilevati nell'area impressionata, e le differenze rispetto
all'immagine presa a riferimento.
Prescale Mobile si compone quindi dell'App che deve essere installata su un dispositivo mobile compatibile (vedasi successive informazioni) che evidentemente non è compreso in fornitura, una custodia per conservazione e trasporto dei fogli di calibrazione di riferimento (x2),
la cui area utile è in formato A4, la licenza d'uso e la guida sintetica per l'uso dell'App.
Prescale Mobile e la relativa documentazione di riferimento (manuale ecc.) sono disponibili soltanto in lingua inglese.
Prescale Mobile - Applicazione d'analisi per pellicola Prescale: video di presentazione
Breve video (3.09 minuti), nel quale vengono sitenticamente, quanto efficacemente, mostrate le potenzialità e le funzionalità offerte dall'App FujiFilm Prescale Mobile
Prescale Mobile - Applicazione d'analisi per pellicola Prescale: caratteristiche principali
tool d'analisi fornito come package completo;
semplicità di impiego con garanzia di ripetibilità dei risultati;
intuitiva comprensione dei risultati elaborati;
numerose funzionalità d'analisi disponibili;
possibilità di storicizzazione delle analisi.
Prescale Mobile - Applicazione d'analisi per pellicola Prescale: acquisizione pellicola
Come visibile dalla sequenza fotografica più sotto riportata, avvalersi dell'App Prescale Mobile è davvero semplice. Preparare la pellicola di Prescale precedentemente impressionata,
avendo cura che risulti pulita da liquidi, polveri o corpuscoli. Provvedere quindi al suo corretto posizionamento all'interno del foglio di calibrazione di riferimento (area utile A4), seguendo altresì i suggerimenti offerti dal manuale.
Digitalizzare la pellicola di Prescale impressionata come immagine elettronica ottenuta dalla camera del dspositivo mobile, allineando la ripresa ai quattro riferimenti ad "L", posti ai quattro angoli del foglio di calibrazionee e registrarla attraverso l'applicazione Precale Mobile.
Procedere quindi con le successive ispezioni ed analisi.
immagine acquisita correttamente (ripresa allineata ai 4 riferimenti ad "L", posti ai quattro angoli;
acquisizione non corretta (presenza di ombre sulla zona interessata dalla lettura);
acquisizione non corretta (presenza del bordo scuro della custodia del foglio di calibrazione).
Prescale Mobile - Applicazione d'analisi per pellicola Prescale: utilizzo dell'applicazione
Nell'immagine sottostante (che può essere ingrandita cliccando sulla stessa), viene mostrato il corretto flusso di lavoro, seguendo il quale sarà possibile
ottenere una corretta analisi della pellicola Prescale presa in esame tramite Prescale Mobile:
Di seguito sono invece mostrati i singoli passaggi del flusso di lavoro ispettivo, esplicitati maggiormente in dettaglio:
ATTIVAZIONE NUOVA VERIFICA ISPETTIVA
Selezionare il segno + nel menu Inspection (Ispezione), per passare alla schermata Add Inspection.
Impostare il tipo d’ispezione (per informazioni dettagliate sulle impostazioni, consultare il manuale di riferimento), selezionando le impostazioni necessarie.
Selezionare OK per memorizzare un’ispezione (se il tipo di ispezione è impostato su Superimposition - Sovrapposizione, è richiesta la preventiva registrazione di una zona operativa delimitata).
REGISTRAZIONE PELLICOLA IMPRESSIONATA
Selezionare la regione di lavoro delimitata dall’immagine scelta come riferimento
nella schermata Add Inspection (Aggiungi Ispezione).
Selezionare Use Photo (Usa Foto) per definire la regione di lavoro di riferimento,
(boundary sample registration): se necessario, ripetere l’acquisizione dell’immagine
con funzionalità “Re-capture”.
ACQUISIZIONE PELLICOLA PRESCALE
Introdurre la temperatura e l’umidità ambientali, annotate in occasione della
prova per la quale la pellicola Prescale è stata utilizzata per l’ispezione.
Selezionare Individual Inspection (Ispezione Individuale) o Layering
Inspection (Ispezione Stratificata) nella schermata del menu Inspection (Ispezione), quindi toccare il nome dell’ispezione da seguire per
memorizzare l’immagine.
In seguito, effettuare l'acquisizione (foto) della pellicola Prescale, posizionata nel foglio di calibrazione.
VERIFICA DEI RISULTATI DELL'ANALISI
In questo passaggio verranno visualizzati dati quali immagini di analisi e valori di pressione
(selezionare screen Result - Risultati).
Selezionare quindi OK o No good (Non buono) sui risultati dell’analisi.
Selezionare Yes (Sì) nella schermata di conferma, quindi registrare il risultato del giudizio nella schermata.
La barra a colori e i colori nell’immagine indicheranno il livello di corrispondenza tra le immagini.
SALVATAGGIO ISPEZIONE
Selezionare History (Cronologia) nella schermata del menu Inspection (Ispezione).
Salvare le risultanze dell’ispezione realizzata.
Selezionare eventuali ulteriori risultanze ispettive da controllare.
Cancellare eventuali precedenti ispezioni non più necessarie.
Prescale Mobile - Applicazione d'analisi per pellicola Prescale: funzionalità
Come meglio descritto dalla letteratura di riferimento, le funzionalità offerte dall'applicazione Prescale Mobile sono numerose e di effettiva utilità.
Piu sotto, viene proposta una loro sintetica descrizione, atta a presentare lo scopo e le modalità di utilizzo di queste funzionalità.
MISURA DELLA PRESSIONE SUPERFICIALE
Diverse aree di ispezione delle dimensioni desiderate possono ora essere specificate
(massimo fino a sei posizioni), e per ognuna è possibile visualizzare le relative informazioni
di ispezione all’interno di queste aree.
COMPARAZIONE
È possibile visualizzare le immagini campione (di riferimento) e quelle di ispezione
affiancate, in modo da poter facilmente apprezzare eventuali trend di modifica.
*Questa funzione può essere utilizzata solo con ispezioni individuali.
SOVRAPPOSIZIONE
I campioni limite (di riferimento) e le immagini di ispezione possono essere sovrapposte per
mostrare le differenze di pressione rilevate tra le due immagini.
La barra dei colori a sinistra indica il grado di conformità tra la pressione nel
campione limite e le immagini d'ispezione.
*Questa funzione può essere utilizzata solo con l’ispezione di sovrapposizione.
GIUDIZIO AUTOMATICO
Viene giudicata automaticamente in base al valore di soglia preimpostato o all’intervallo di
valori di soglia, e l’applicazione determinerà in autonomia cosa potrà essere considerato Pass o Fail, in funzione delle impostazioni selezionate dall’utente per la funzionalità
di Auto-Judment (Giudizio Automatico).
ARCHIVIAZIONE DI DATI ED ESPORTAZIONE
È possibile memorizzare i dati e fare riferimento ai dati passati (storico delle misure), in qualsiasi momento.
E’ possibile esportare dati risultanti dall’azione ispettivo, per ulteriori analisi, su iCloud,
o direttamente su PC (sul quale risulti preventivamente installato iTunes).
I risultati delle misure sono in formato CSV e possono essere importate in Excel™.

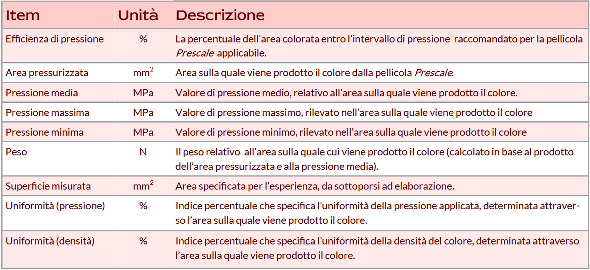

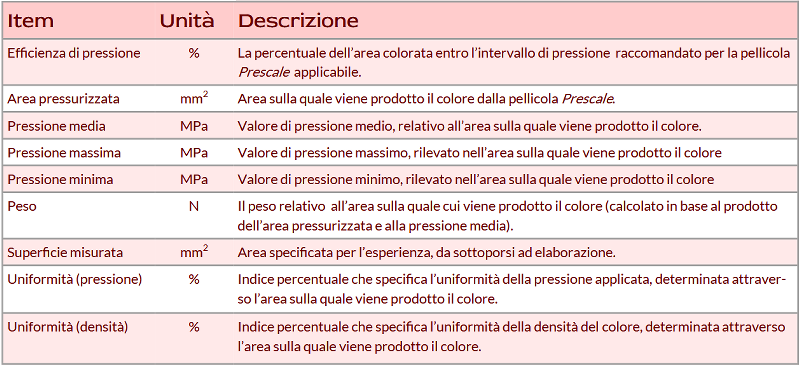

Prescale Mobile - Applicazione d'analisi per pellicola Prescale: parametri misurati
Cliccando sulla sovrastante immagine è possibile visualizzarne un ingrandimento;
Prescale Mobile - Applicazione d'analisi per pellicola Prescale: caratteristiche tecniche
denominazione: Fuji Film Prescale Mobile App for Prescale Film (*);
funzioni di comparazione e sovrapposizione con immagini di riferimento;
giudizio automatico delle risultanze (pass, fail);
archiviazione ed esportazione delle risultanze.
area utilizzabile su foglio di calibrazione(*): formato A4 (297 x 210 mm) (**);
contenuto package: fogli di calibrazione (2x) con custodia protettiva, guida sintetica (Quick Manual), licenza d'uso. App Prescale Mobile (da scaricare);
linguaggio package: esclusivamente in lingua inglese (applicazione mobile, manuale, etc.).
(*) Prescale Mobile può essere adoperato unicamente con i campi Prescale : 5LW, 4LW, LLLW, LLW, LW, MW e HT-LLW.; (**) Prossimamente, Fuji Film conta di estendere l'area utile al fommato A3 (420 x 297 mm).;
Prescale Mobile - Applicazione d'analisi pellicola Prescale: documentazione di riferimento
Prescale Mobile - Applicazione d'analisi per pellicola Prescale: requisiti minimi
Per poter sfruttare appieno le caratteristiche offerte dall'applicazione Prescale Mobile, questa deve essere installata su un dispositivo mobile, caratterizzato dalle seguenti:
dispositivi supportati (*):
Apple iPhoneSE 2ᵊ/3ᵊ generazione;
IPad 10ᵊ generazione;
IPad Air 4ᵊ/5ᵊ generazione;
IPad Mini 6ᵊ generazione;
sistema operativo: 16.0.3 o superiore;
memoria: non inferiore a 64 GB;
(*) il dispositivo mobile non è incluso nella fornitura del package Prescale Mobile, e deve essere acquistato separatamente.;
